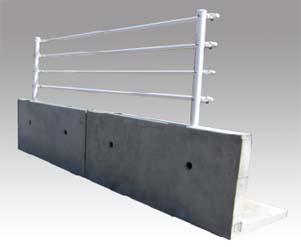

L型擁壁-ASウォール ASフェンスウォール特徴
擁壁天端に歩道用ガードパイプ(P種・転落防止用)埋め込み用穴が付いている擁壁です。
特 徴
●縦壁とガードフェンス基礎が一体化
●歩行者・自転車用防護フェンス取付可能
●安全で合理的な形状なので、安価です。
●H=1000~2000mmまで250cmピッチです。
●載荷重はq=5.0kN/m2
フェンスの支柱間隔(1.0m・2.0m・3.0m)適用
設計条件
短期荷重(フェンス荷重時)
滑動に対する安全率
Fs≧1.2
転倒に対する安全
e≦B/3
支持力度に対する安定
q≦qa
qaは基礎底面地盤の許容鉛直支持力度
設計条件
長期荷重(上載荷重のみ)
滑動に対する安全率
Fs≧1.5
転倒に対する安全
e≦B/6
支持力度に対する安定
q≦qa
qaは基礎底面地盤の許容鉛直支持力度

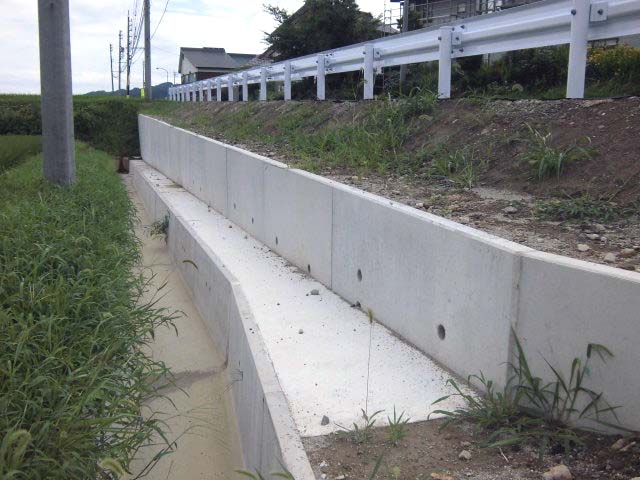

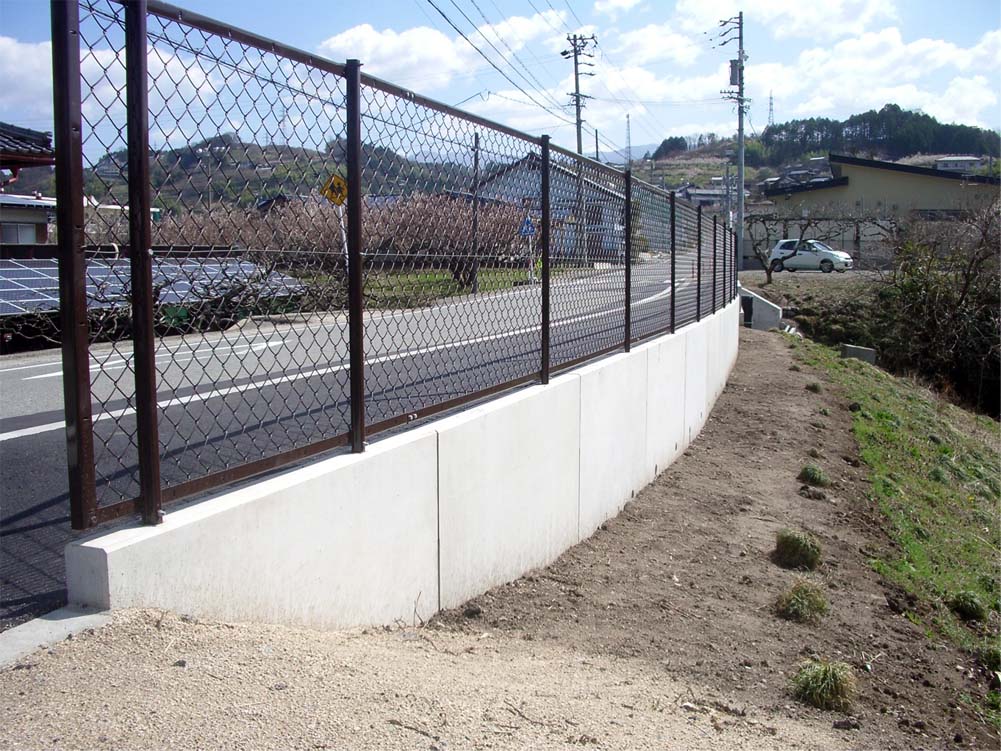

施工例
縦壁とガードフェンス基礎が一体化しており、擁壁の天端に穴を設けて、フェンスを取り付ける為無駄なスペースを取りません。
側面に出っ張りが無く、十分な転圧が可能なので、径時沈下の解消ができます。
規格はH=1000~3000mmまで250mmピッチで規格設定があり、フェンスの支柱間隔も1.0m・2.0m・3.0mと取付可能です。
営業マンのおすすめポイント
こんにちわ!「“ラテン系”のノリで、“ガテン系”の大きな声、頼れる兄貴ベテラン営業マン」南信営業所の小松です。
今までは、道路用としては「Gr・L型擁壁」があり、歩道用はなかったのですが、 最近では歩道用のお話も頂き、型枠をおこして、製造することになりました。
L型なので用地も有効に活用でき、歩行者の安全を確保するための製品です。
当然歩道ということで、道路に対しての工事になり、工事をするときに片側通行止めにしての 工事になるのですが、その工事期間の短縮にもつながり、経費等も削減出来ます。
何といっても工期が短縮できますので安全に対し、より良い製品であります。
詳細は、お気軽にお問い合わせ下さい。
