製品図

規格表

呼び名 （幅×深）	寸　　　法(mm)															参考 重量 （kg）
	A	C	W	W1	W2	W3	H	T	t1	t2	D1	D2	E	G	M
300×300	300	298	420	420	350	770	435	87	100	70	45	35	60	254	7	412
400		398					535									468
500		498			400	820	635								8	534
600		598	430		450	880	735						65		9	634
700		698			500	930	835								10	703
800		798	450		550	1000	935		125	85			75		11	878
900		898			600	1050	1035								12	961
1000		998	470		650	1200	1135						85		13	1143
1100		1098			650	1120	1235									1224
1200		1198			700	1170	1335								14	1310
400×400	400	398	530	530	350	880	550	102	100	70	50	40	65	344	7	544
500		498			400	930	650								8	614
600		598			450	980	750								9	689
700		698	540		500	1040	850						70		10	793
800		798			550	1090	940								11	894
900		898	560		600	1160	1050		125	85			80		12	1061
1000		998			650	1210	1150								13	1154
1100		1098	580			1230	1250						90		13	1334
1200		1198			700	1280	1350								14	1426
1300		1298				1280	1450								15	1556
500×400	500	398	650	650	350	1000	565	117	100	70	55	45	75	444	7	646
500		498			400	1050	665								8	725
600		598			450	1100	765								9	810
700		698			500	1150	865								10	888
800		798			550	1200	965								11	995
900		898	670		600	1270	1065						85		12	1168
1000		998			650	1320	1165		125	85					13	1266
1100		1098			650	1320	1265								13	1341
1200		1198	690		700	1390	1365						95		14	1549
1300		1298			750	1440	1465								15	1684
1400		1398			800	1490	1565								16	1786
1500		1498			850	1540	1665								17	1883
600×400	600	398	760	760	350	1110	580	132	100	70	55	50	80	544	7	725
500		498			400	1160	680								8	809
600		598			450	1210	780								9	898
700		698			500	1260	880								10	982
800		798			550	1310	980								11	1093
900		898			600	1360	1080								12	1181
1000		998	780		650	1430	1180		125	85			90		13	1382
1100		1098				1430	1280								13	1459
1200		1198			700	1480	1380								14	1552
1300		1298	800		750	1550	1480						100		15	1809
1400		1398			800	1600	1580								16	1916
1500		1498			850	1650	1680								17	2018

こちらの製品、こちらのページについてのお問い合せ、御見積、資料請求はお気軽にどうぞ！




月に一度、アスザックからお届けする、新製品・竣工例情報、コンクリート製品マメ知識や技術的なお話、長野の情報などなど盛りだくさんなメルマガをお届け致します！
ぜひご登録下さい。（無料でお届けします！）

防音型自由勾配FX側溝

• 特長
• ここを改良しました!!
• 浸透型基礎板
• カタチの秘密
• 音の原因
• 画期的な・・・
• 施工例
• スリットタイプ特長･施工例
• スリットタイプ寸法図･寸法表
• ◆製品図･規格表
• 縦断用W300-600
• 縦断用W700-1000
• 横断用(鋼板巻きボルト固定型)W300-600
• 横断用(鋼板巻きボルト固定型)W700-1000
• 90°コーナー車道用
• 45°コーナー車道用

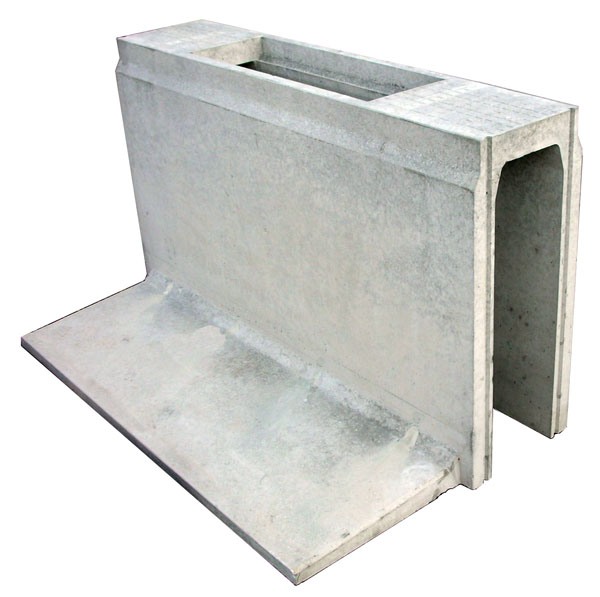

• FXウォール車道用W300-600
