グレーチング付道路横断側溝(AS・G側溝)T-25対応

道路側溝整備に!安全・便利・エコな製品です!


グレーチング付道路横断側溝


今までは
従来の横断側溝では、JISの鉄筋コンクリートU形と断面形状があいませんでした。
製品のジョイントもモルタル目地のみで、施工後の不等沈下により段差が生じる場合もありました。


これからは
グレーチング付道路横断側溝(AS・G側溝)は製品端部をボルトでジョイントできます。
これにより施工性が向上し、製品ごとの段差が予防できます。

さらに断面形状が鉄筋コンクリートU形と同じで、連続した水路ではきれいにジョイント出来ます。
鉄板巻ボルト固定型で、T-25に対応します。

製品規格は、300x300x1.0m・2.0m・4.0mとなります。



ボルトジョイントで安心! 並べやすく強い!
U形と断面が同じ!!



寸法図

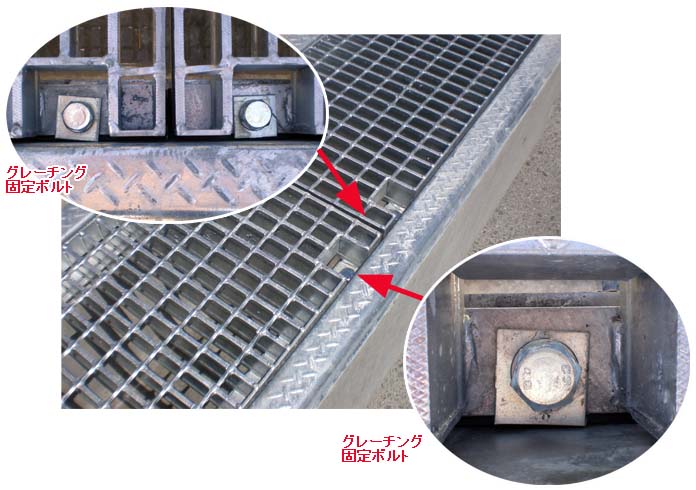

グレーチング付道路横断側溝拡大図

グレーチング付道路横断側溝拡大図




材料表 (10m当)
名称 規格 単位 数量
横断用側溝 AS-G300 m 10.0
基礎砕石 CR-40-0 m2 6.5
(t=150㎜)

※基礎地盤が悪い場合は、基礎コンクリート(100㎜厚)を打設して下さい。


参考製品重量
L=4.0mタイプ 1575 kg/本
L=2.0mタイプ 788 kg/本
L=1.0mタイプ 394 kg/本


施工例
FX防音可変側溝スリットタイプ
長野県青木村殿戸地区のFX防音型スリット側溝とASG横断側溝です。
写真右側に施工されているのがFX防音型スリット側溝です。
現地は縦断勾配が急な為、降雨の際に路面の表面雨水が民家、畑地に流れ込み、たびたび被害が発生しておりました。
その対策としてFX防音型スリット側溝が採用されました。
今後はスリット側溝の効果が発揮され、畑地に雨水が越流することなく、地域の人たちに喜ばれることを確信しております。
