プレキャスト製
張出歩道APRONⅡ

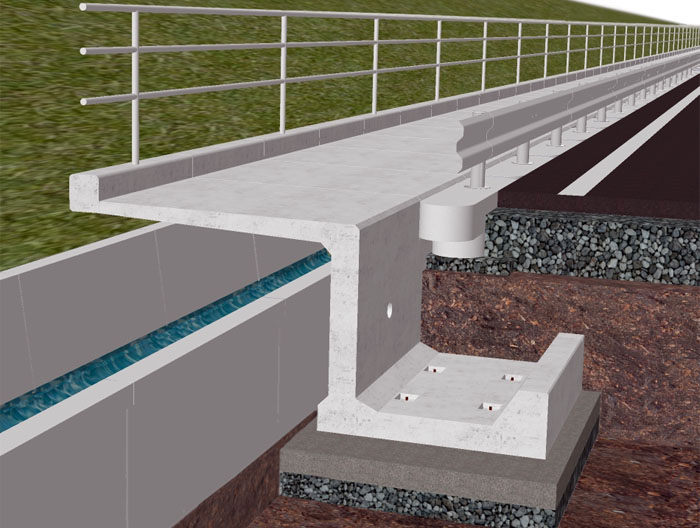

現況の道路に歩道を設置する場合、大掛かりな道路拡幅工事が必要になりますが、アプロンⅡは、歩道の設置スペースがない道路や側面に水路がある場所でも、空間を有効利用して安全歩道が設置できます。
しかも、壁高、底版長が可変タイプのため、現場状況に応じた製品形状で設計できます。

基礎コンクリート以外に、生コンを打設する必要がなく、従来工法に比べ、大幅な工期短縮を可能にしました。
歩道部はノンスリップ紋様付きで歩行者の安全を確保しています。

(NETIS 登録No. SK-060015-V)

安定した構造

現場で打設した基礎コンクリートから突出させたアンカーボルトと製品を連結することで、縦・横方向を一体化させた構造です。
また、プレキャスト基礎を使用することで完全なドライ工法も可能です。

優れた安全性

基礎コンクリートと底版上の土重が転倒・滑動に対して抵抗することで安定します。
歩道部は、円型滑り止め模様でスリップ防止を図ることができます。

排水性の向上

歩道部の2.0%勾配、側壁の水抜穴・目地穴により排水性がよく、側壁背面に水が溜まり難くなっています。

工期の短縮・コストの削減

基礎コンクリート以外のコンクリート打設がないため施工が早く、コスト削減に繋がります。
また、製品据付け後、すぐに埋め戻すことができるため早期の道路開放が可能です。

多様性

製品形状がシンプルなため、カーブ対応や端部調整が可能です。
底版や側壁寸法を変えることができ、現場条件に合わせて柔軟に対応することができます。

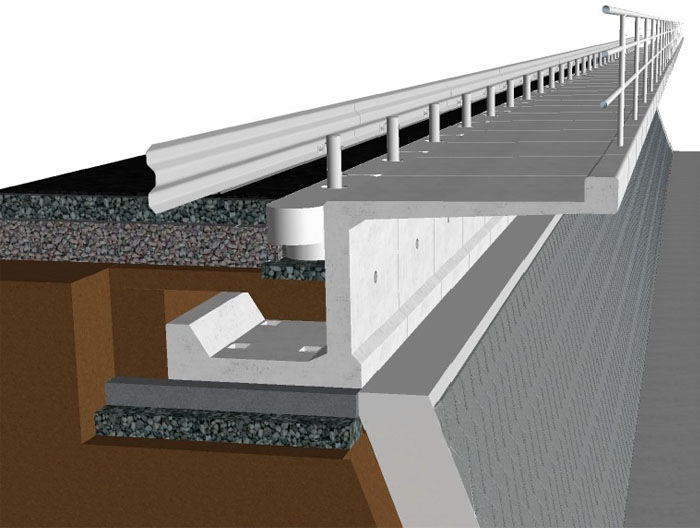

片持式支持構造であるため、歩道部背面には側溝やガードレール等も設置可能です。

底板の上に構造物を構築でき、ガードレール基礎や側溝が敷設可能です。

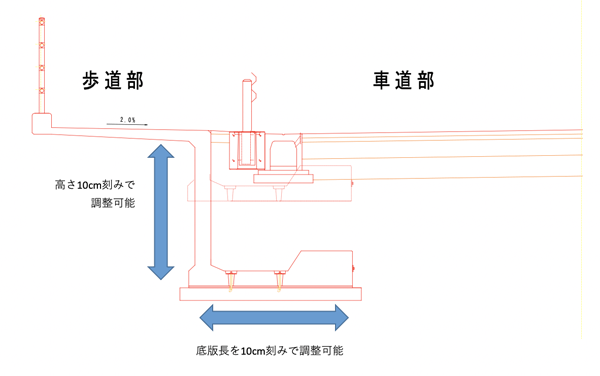

縦壁が10cmピッチで伸縮でき、縦壁の伸縮に合わせて底版も10cmピッチで調整可能です。
現場の条件に合わせてより最適な製品として設計可能で、より経済的な歩道拡幅が可能になります。


弊社でも取扱のある「自在R連続基礎」との組み合わせにより歩道部保護のためのガードレールを取付け可能です。

※設計につきましては設計上確認しなければならない事項・構造計算が必要となりますので、最寄りの営業所の営業担当にご連絡をください。

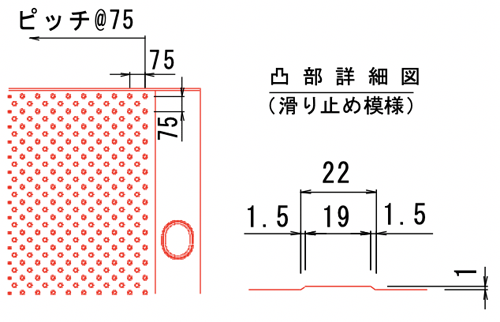

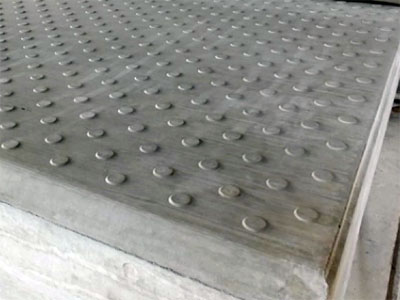

歩道部の滑り止め

歩道部表面はノンスリップ模様で滑りにくい構造になっており、歩行者の安全を確保しています。

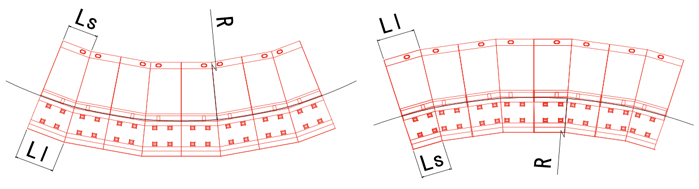

カーブ対応可能

R線形の施工の場合、斜切品(造込み)で対応が可能です。
また調整用の短尺品も造込みで製造できます。

片斜切のLl、Lsの範囲

規格 製品長さ Ll/Lsの範囲 Ls/Llの範囲 Ll、Lsの範囲 R線形
最大値 最小値 半径R許容範囲
10-20 1,996 1.22 1.80 1,800 1,000 11,000mm以上
15-20 1,996 1.18 17,000mm以上
20-15 1,496 1.24 1,300 17,000mm以上
25-15 1,496 1.38 17,000mm以上
※Ll、Lsの範囲よりおおよその半径R寸法を算出しています。

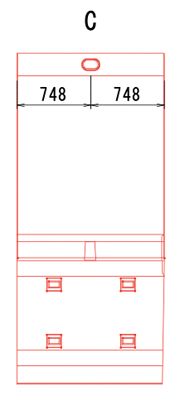

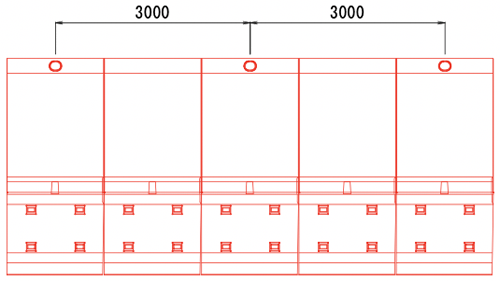

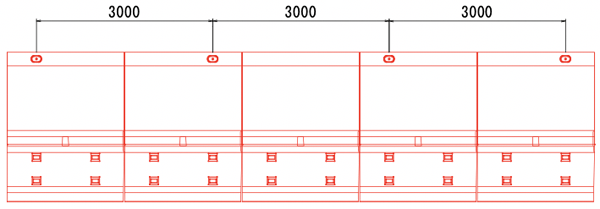

ガードパイプ穴

ガードパイプ穴の位置は現場状況や施工延長に合わせて、穴位置を変更できます。
※ 製品間は目地4mm

製品サイズ:10-20 、 15-20

10-15、15-20は変更したガードパイプ穴ピッチの組み合わせにより、防護柵支柱間を合わせることができます。

製品サイズ:20-15 、 25-15

20-15、25-15は変更したガードパイプ穴の有無で、防護柵支柱間を合わせることができます。

縦断施工

APRONⅡには縦断勾配の規定はございませんが、国土交通省の「歩道の一般的構造に関する基準」より、
”歩道の縦断勾配は、5%以下とする。
ただし、沿道の状況等によりやむを得ない場合には、8%以下とすることができる。”
という記載がありますので、これに準じた施工をお願い致します。

アプロンをおすすめしたい場所

・ 狭い道路で道路のどちら側かに空間があり、通園、通学の安全を確保しにくい場所での歩道設置。
・ 歩道を作りたいのに、河川、崖などがあって難しい(通常工法では費用がかかりすぎる)場合。
・ 現道路の構造物を利用した、歩道設置を考慮したいとき。
・ 設置する際に、直線は当然ながら、曲線、縦横断勾配の仕上がりを優れた出来映えにしたい。
・ 待避所、バス停を設けたくても道が狭く、設計・施工が大変なとき。

【道路幅が狭く、幅を広げるのが困難な場所の一例】

・ 道路の横に水路があるが、農業用水のため暗渠に出来ない。通学路のためどうしても歩道を設置したい。
・ 片側は山、反対側は谷の道路に歩道を設置したい。既設の擁壁があるが予算が無く、簡単に拡幅出来ない。

積雪地対応タイプ

対応規格一覧

呼 称 B min H min
W W1 B max B max
20-15 1,950 900
2,000 1,800 2,350 1,900
20-15 2,160 900
2,500 2,300 2,560 1,900
※ B、H寸法は標準同様100mピッチで変更可能

施工性、歩道部の滑り止めなど、基本性能は標準タイプと同等です。

さらに!

・歩道部荷重は15.0KN/m3で、積雪深4mでも対応可能です。
・総重量6.5t程度の除雪車にも対応しています。
